Cisco SDA

안녕하세요

요즘 Cisco SDA 솔루션을 가지구 Test를 했었는데요..

No Easy...  그래도 사람이 만들었으니  여러번 해보면 익숙해 지겠죠

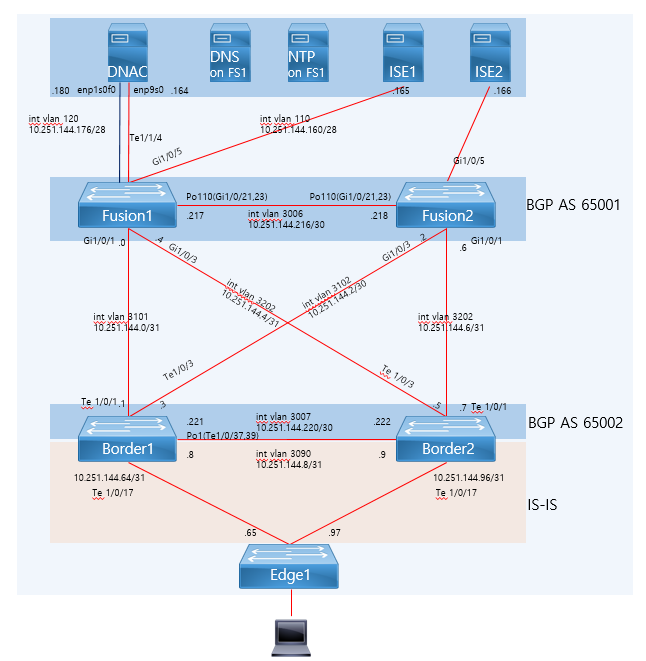

SDA 물리 구성



VRF



DNAC

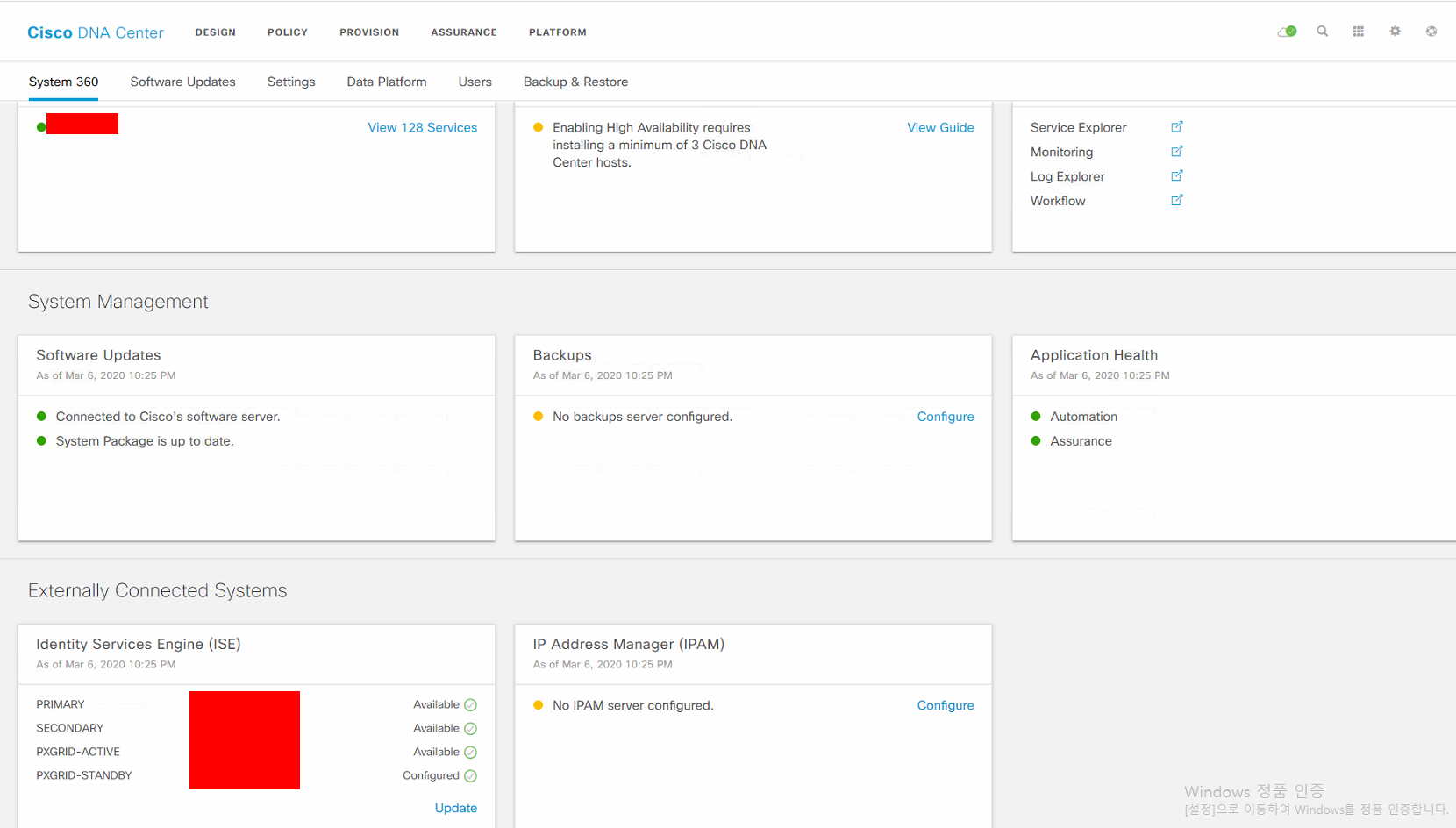

DNAC에서 ISE와 Integration 확인



ISE

ISE 이중화 구성, pxGrid enable상태

DNAC와 Integration을 하려면 ISE에서는 pxGrid를 설정을 해야 한다.

Fusion device, Border device, Edge device



VRF로 나눠서 underlay와 overlay를 BGP구성을 했습니다.

overlay에서 routing leaking을 위해서는 MP-BGP 로 구성을 RD, RT 지정해줘야 합니다.



Border는 SDA의 Fabric domain 임으로, DNAC에서 설정을 하면 border 스위치로 config porvision이 됩니다.



우선 MP-BGP로 사용할 IP Pool을 추가합니다.



SDA Fabric에서 외부 L3와 연결하려면 BGP Trasit을 생성해야 합니다. Fusion라우터 BGP AS를 입력하고 transit을 생성합니다.



Fabric에 Border configure를 해줍니다. Border에서 사용할 BGP AS, IP Pool, Trasit, 어떤 인터페이스로 BGP 사용할건지..



설정 후 Border의 장비를 Provision을  해주면, Border 장비에는 아래의 config가 provision 되어 적용되어 있습니다.

Fusion에서는 Border의 config를 참조하여 MP-BGP를 설정합니다.
